在深入“捷径”之前，我们必须先理解问题的核心。

Vi8855BC内置的是E类功率放大器（PA）。与传统放大器不同，E类PA工作于开关状态，理论上效率可达100%。它就像一个高速开关，要么完全导通（对地短路），要么完全关断（对地开路）。

那么，它的输出阻抗该如何计算？

这正是困扰许多工程师的难点。实际上，E类PA的输出阻抗可以看作是漏极电感与作为开关的MOS管等效阻抗的并联。

关键点来了：
这个MOS管的等效阻抗并非固定值，而是与频率和寄生电容相关，其公式为 R ≈ 1 / (2πfC)。以Vi8855BC为例，其寄生电容C约为2pF，在433MHz频率下计算，等效阻抗大约为 1kΩ。

这意味着什么？
在调试时，我们可以用一个接地的1kΩ电阻来等效替代发射芯片，进行阻抗匹配网络的初步设计和仿真。这个方法源自一篇严谨的美国博士论文，为我们的“盲调”提供了坚实的理论背书。

（以上内容是为了证明我们的理论功底很扎实，但实际调试中，我们并不它！）

理论很复杂，但调试可以很简单。我们的核心思路是：固定大多数元件，集中精力调整最关键的一个。

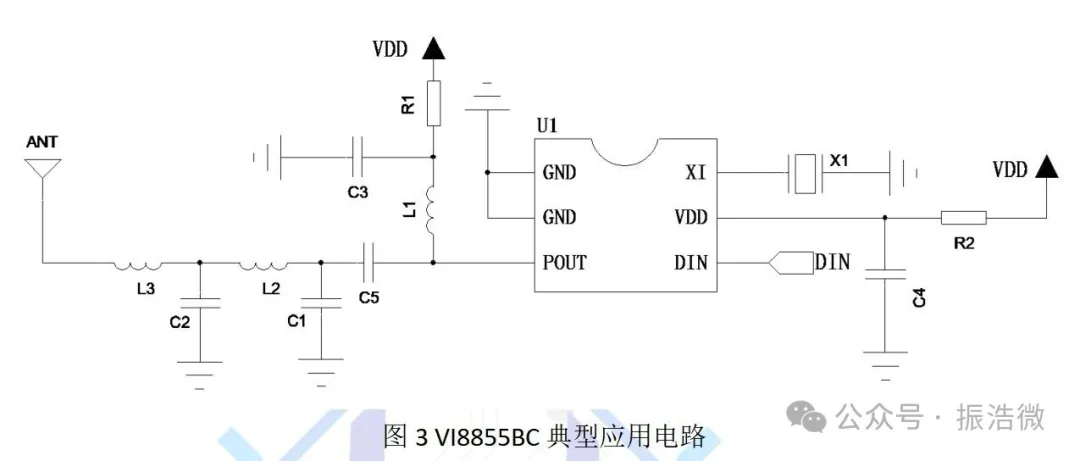

请先看Vi8855BC的典型应用原理图：

1. 固定不动组：

• L1（馈电电感）： 使用200nH左右即可，对发射功率基本无影响，固定住，不用调。

• C5（隔直电容）： 使用100pF，起到直流隔离作用，固定不动。

• C1, C2, L3（匹配网络）： 在大部分情况下不需要。初次调试时，保持 C1、C2 不贴（NC）， L3 贴0欧姆电阻（直连）。

2. 核心调试元件：L2
   经过上述固定，整个匹配网络中，只剩下 L2 是唯一的变量。我们的调试工作就变得异常简单和聚焦：
   改变L2的电感值，同时在频谱仪上观察输出功率的峰值。

调试步骤：

1. 准备一系列不同感值的L2电感（例如：33nH, 39nH, 47nH, 56nH, 68nH等）。

2. 依次焊接上板。

3. 每次上电，在频谱仪上记录该电感值对应的输出功率。

4. 对比所有数据，选择使输出功率最大的那个L2电感值。

这种“盲调”方法虽然看似“笨”，却非常高效实用：

• 化繁为简： 将多变量的复杂匹配问题，简化为单变量优化问题。

• 目标明确： 所有操作都直接服务于最终目标——最大输出功率，避免了理论计算与实际的偏差。

• 快速验证： 能在最短时间内，通过有限的几次尝试，找到当前PCB和天线条件下的最优解。
